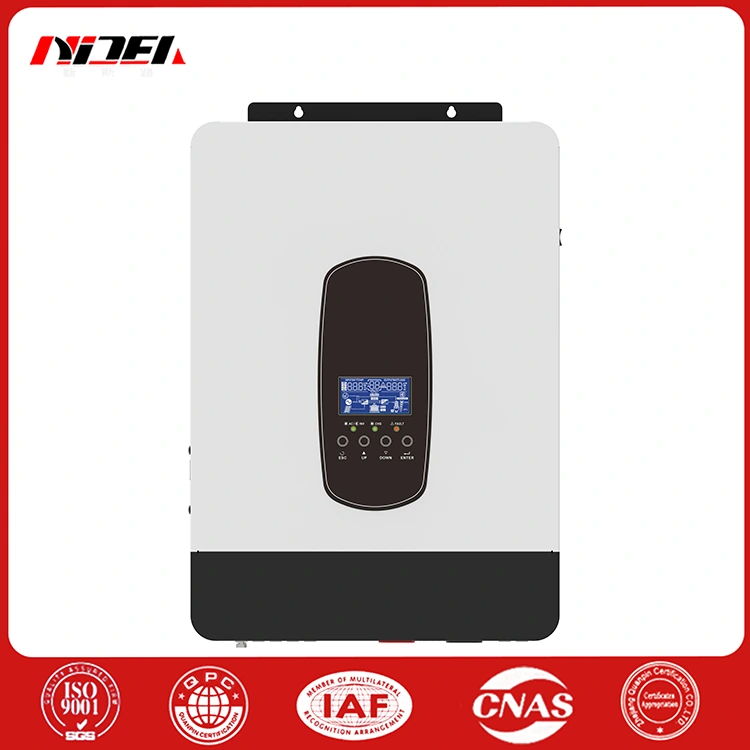

¿Qué ventajas funcionales principales aporta el inversor de almacenamiento de energía fotovoltaica doméstico de la serie SP a los diseños residenciales de energía renovable?

1. Definición central y estructura interna integrada del equipo inversor de almacenamiento de energía fotovoltaica doméstico

Antes de explorar las ventajas de rendimiento de los inversores de almacenamiento fotovoltaico integrados, es necesario aclarar el posicionamiento de este tipo de equipos en los sistemas energéticos residenciales. Un inversor solar independiente solo puede convertir la energía de CC generada por paneles fotovoltaicos en energía de CA para uso doméstico instantáneo, mientras que un cargador de batería independiente solo puede completar la gestión de carga y descarga de un solo canal. La configuración dividida tradicional requiere que varios equipos funcionen juntos, lo que genera problemas como cableado complejo, gran ocupación de espacio de instalación y coordinación de señales inconsistentes entre módulos.

Los inversores integrados de almacenamiento de energía fotovoltaica para el hogar integran tres módulos funcionales principales: el controlador de carga solar MPPT, el inversor bidireccional AC-DC y el administrador de conmutación de energía de la batería de la red en un gabinete compacto. Todos los circuitos de conversión de energía, programación de energía y detección de señales están optimizados y combinados mediante calibración previa de fábrica, lo que reduce en gran medida la pérdida de coordinación entre equipos discretos. Como línea madura de productos integrados desarrollada para la construcción de microrredes familiares,Inversor de almacenamiento de energía fotovoltaica doméstico serie SPhereda completamente esta idea de diseño integrado y optimiza el diseño del circuito para diferentes escalas de consumo de energía doméstica desde 2200VA a 7000VA.

1.1 Tres módulos funcionales internos básicos

• Módulo de carga solar MPPT: responsable de capturar el punto máximo de salida de energía de los paneles fotovoltaicos bajo diferentes intensidades de luz, convertir el voltaje de CC variable de los paneles fotovoltaicos en corriente de carga estable para baterías de litio y admitir una amplia ventana de voltaje de entrada para adaptar varias especificaciones de paneles solares domésticos convencionales.
• Módulo de inversión CC-CA bidireccional: Completa la conversión de energía bidireccional. En estado de carga, convierte la energía CA de la red en CC para complementar la energía de la batería cuando la luz solar es insuficiente; en estado de suministro de energía, convierte la energía CC de la batería en energía CA de onda sinusoidal pura estándar de 230 V para todas las cargas eléctricas domésticas.
• Módulo inteligente de gestión de conmutación de energía: recopila en tiempo real señales de voltaje de entrada fotovoltaica, terminal de batería y red municipal, cambia automáticamente los canales de suministro de energía dentro de un tiempo de conversión de nivel de milisegundos y admite la programación manual de la prioridad del suministro de energía para cumplir con los hábitos personalizados de uso de energía del hogar.

1.2 Ventajas estructurales del diseño del gabinete todo en uno

El diseño del circuito interno del producto cancela el cableado redundante entre controladores independientes. Todos los canales de transmisión de energía son conexiones de barra de cobre integradas dentro de la carcasa, lo que reduce la impedancia de la línea y evita la pérdida de energía causada por cableado externo suelto durante el uso a largo plazo. La carcasa adopta una estructura de disipación de calor dividida, que separa el área del tubo de potencia de alta potencia y el área de la placa de control de señal, de modo que el calor generado durante la operación de carga alta no interfiera con el circuito de detección de precisión, extendiendo efectivamente el ciclo de servicio estable de los componentes electrónicos internos.

2. Desglose de parámetros del modelo de potencia total de la línea de productos de la serie SP

La línea de productos cubre cuatro especificaciones de energía principales para adaptarse a las escalas de consumo de energía de apartamentos pequeños, familias medianas y villas grandes, respectivamente. Cada modelo está equipado con un grado de voltaje de batería coincidente, corriente de carga solar máxima y capacidad de salida de sobretensión, evitando el desperdicio del rendimiento del equipo causado por la selección ciega del modelo o una capacidad de carga insuficiente. La siguiente tabla de especificaciones completa clasifica los parámetros estándar fijos de cada modelo para referencia del usuario en el diseño de combinación del sistema.

2.1 Lógica de coincidencia de parámetros para escenarios domésticos

• Modelo de pequeña potencia SP-2200: Adecuado para apartamentos de una sola habitación o cabañas de vacaciones con bajo consumo de energía diario, que solo admite cargas pequeñas como iluminación, computadoras portátiles y refrigeradores pequeños, combinado con paquetes de baterías de bajo voltaje de 12 V, con un volumen total de gabinete pequeño y una fácil instalación montada en la pared en espacios de almacenamiento estrechos.
• Modelos de potencia media SP-3200 y SP-4000: las especificaciones más utilizadas para hogares comunes de tres dormitorios, pueden accionar lavadoras, acondicionadores de aire y pequeños electrodomésticos de cocina simultáneamente, el sistema de batería de 24 V reduce la pérdida de corriente alta en comparación con los modelos de 12 V y la corriente de carga solar máxima alcanza los 80 A para soportar matrices fotovoltaicas de capacidad media.
• Modelo de alta potencia SP-7000: dirigido a villas grandes y edificios residenciales de varios pisos, la arquitectura de batería de alto voltaje de 48 V reduce en gran medida la corriente de cableado, admite el diseño de matriz fotovoltaica a gran escala y la corriente de carga MPPT súper grande de 110 A puede llenar rápidamente baterías de almacenamiento de energía de litio de gran capacidad en una breve ventana de luz solar.

2.2 Parámetros estándar universales compartidos por todos los modelos

Todos los productos de la serie adoptan estándares consistentes de entrada y salida de CA para unificar la dificultad de instalación y mantenimiento posventa. El voltaje de salida nominal se fija en 230 VCA con una tolerancia de fluctuación de voltaje de ±5 % y la frecuencia identifica automáticamente 50 Hz o 60 Hz sin operación de conmutación manual. La ventana de trabajo MPPT de entrada fotovoltaica cubre uniformemente de 55 VCC a 450 VCC, por lo que los usuarios no necesitan volver a calcular las reglas de coincidencia de voltaje al reemplazar o expandir paneles solares en la etapa posterior de operación del sistema.

3. Módulos técnicos básicos que mejoran la eficiencia en la utilización de la energía solar

El valor central de los equipos de almacenamiento fotovoltaico doméstico radica en capturar y almacenar completamente la energía solar renovable y evitar el desperdicio de recursos luminosos causado por el estrecho rango de voltaje o la baja potencia de carga de los inversores tradicionales. Esta línea de productos está equipada con tres módulos técnicos que mejoran la eficiencia, que en conjunto mejoran la tasa de utilización efectiva de los paneles fotovoltaicos en condiciones de luz inestables, como por la mañana, por la noche y en días nublados.

3.1 Tecnología de seguimiento solar MPPT de amplio rango

La ventana de entrada fotovoltaica ultra amplia de 55-450 VCC es un punto destacado técnico clave de toda la serie. Muchos inversores híbridos de bajo costo en el mercado solo admiten MPPT a partir de 100 VCC, que no pueden recolectar la energía de luz débil generada por los paneles solares al amanecer y al anochecer, lo que resulta en el descarte de una gran cantidad de energía solar disponible. El equipo puede comenzar a rastrear la generación de energía cuando el voltaje del terminal fotovoltaico alcanza los 55 VCC, capturando la salida de energía de baja potencia en entornos con poca luz y extendiendo el tiempo efectivo de recolección de energía de los conjuntos fotovoltaicos todos los días.

El controlador MPPT de alta potencia incorporado admite el seguimiento dinámico en tiempo real del punto de máxima potencia con una velocidad de respuesta de milisegundos. Cuando las capas de nubes bloquean la luz solar y el voltaje de salida del panel fluctúa bruscamente, el módulo puede ajustar rápidamente el ciclo de carga para bloquear el punto de salida de energía óptimo sin una pérdida de energía obvia durante el proceso de conmutación. La máxima eficiencia de conversión de energía de toda la máquina alcanza el 98%, minimizando la pérdida de energía en el proceso de conversión de energía solar CC en energía almacenada en batería.

3.2 Diseño de circuito de salida de CA de onda sinusoidal pura

Muchos inversores aislados de nivel básico adoptan una salida de onda sinusoidal modificada, que contiene una gran cantidad de componentes armónicos. Al suministrar energía a equipos electrónicos de precisión, como computadoras de escritorio, televisores inteligentes y acondicionadores de aire de conversión de frecuencia, se producirán ruidos anormales, calentamiento del equipo y una vida útil más corta de los circuitos internos. cada modelo deInversor de almacenamiento de energía fotovoltaica doméstico serie SPEmite potencia de CA de onda sinusoidal pura estándar completamente consistente con la forma de onda de la red municipal, sin interferencias armónicas adicionales.

• Soporte de operación estable para equipos electrónicos de precisión como computadoras, monitores y hosts de control doméstico inteligente sin distorsión de señal ni fallas por fallas.
• Reducir la pérdida del serpentín interno de cargas inductivas como refrigeradores, compresores de aire acondicionado y bombas de agua, disminuyendo el calor generado durante la operación de los equipos y extendiendo el ciclo de servicio de los electrodomésticos.
• Sin interferencias electromagnéticas con los equipos de audio circundantes, cámaras de monitoreo y dispositivos de comunicación inalámbrica, evitando el parpadeo de la pantalla y el ruido de audio causado por defectos en la forma de onda de la fuente de alimentación.

3.3 Gestión de carga de batería inteligente bidireccional compatible con litio BMS

El equipo reserva interfaces de comunicación especiales para sistemas BMS de baterías de litio, logrando una interacción de señal bidireccional entre el inversor y los paquetes de baterías de almacenamiento de energía. El inversor puede leer en tiempo real el voltaje de la celda de la batería, la temperatura y los datos de capacidad restante, ajustar dinámicamente la corriente de carga y el voltaje de carga flotante de acuerdo con el estado real de la batería, evitando daños por sobrecarga, subcarga y sobrecalentamiento de las celdas de litio causados ​​por los parámetros de carga fijos de inversores comunes sin función de comunicación BMS.

Se establecen diferentes umbrales de voltaje de protección de sobrecarga y carga flotante para cada especificación de voltaje de la batería. Cuando la batería alcanza el estándar de voltaje de carga flotante, la corriente de carga disminuirá automáticamente para mantener un estado de carga completa seguro; Una vez que el voltaje del terminal toca el umbral de protección contra sobrecarga, el canal de carga solar MPPT y el canal de carga de CA de la red se cortarán sincrónicamente para formar una protección de seguridad de batería de doble capa.

4. Programación de prioridad energética multimodo y lógica de coincidencia de escenas domésticas

Los hábitos de consumo de energía en los hogares varían mucho entre las distintas familias: algunos usuarios esperan dar prioridad al consumo de energía solar para reducir la dependencia del suministro eléctrico de la red municipal; algunas familias en áreas con un suministro eléctrico inestable utilizan baterías de respaldo como fuente de energía primaria para evitar cortes de energía; Los usuarios con suministro de energía de red también pueden configurar la carga de red como canal complementario para las baterías en días de lluvia continua. Esta serie de inversores admite conmutación de prioridad de suministro de energía programable, lo que permite a los usuarios personalizar la lógica de programación de energía según los escenarios de vida.

4.1 Tres modos de prioridad de suministro de energía personalizables

• Primer modo de energía solar: El sistema toma la generación de energía fotovoltaica como canal principal de suministro de energía. La energía solar suministra directamente las cargas domésticas primero y el exceso de energía carga la batería. Sólo cuando la energía solar se agote por completo y la capacidad de la batería caiga al umbral establecido, el sistema cambiará automáticamente al suministro de energía de la red municipal, maximizando el consumo de energía solar autogenerada.
• Primer modo de energía de la batería: Adecuado para áreas con frecuentes cortes de energía de la red. La batería realiza la tarea principal de suministro de energía durante todo el día. Los paneles solares solo cargan la batería cuando hay un excedente de generación de energía, y la red solo interviene para cargar la batería cuando se agota, lo que garantiza el suministro continuo de energía a cargas domésticas críticas, como equipos médicos y refrigeradores que almacenan alimentos frescos.
• Modo suplementario de red municipal: Aplicable a áreas residenciales con energía de red estable y clima lluvioso a largo plazo. La red puede ayudar a cargar el paquete de baterías cuando la generación de energía solar es insuficiente, y la batería sólo interviene para el suministro de energía durante fluctuaciones breves de la red eléctrica para equilibrar el consumo máximo instantáneo de energía de los electrodomésticos.

Conmutación de canal de potencia de nivel de 4,2 milisegundos adaptada a diferentes tipos de carga

El equipo establece dos estándares diferentes de tiempo de conversión de energía para cumplir con los diferentes requisitos de sensibilidad de carga, evitando por completo fallas de apagado del equipo causadas por la interrupción de la conmutación de energía:

• Estándar de conmutación rápida de 10 ms: diseñado para cargas electrónicas de precisión, como computadoras de escritorio, servidores y hosts de monitoreo. El tiempo de conversión ultracorto garantiza que el equipo no provocará un apagado automático ni pérdida de datos durante el cambio de energía de la batería de la red.
• Estándar de conmutación universal de 20 ms: adecuado para cargas inductivas y resistivas domésticas convencionales, como iluminación, refrigeradores y calentadores de agua. El tiempo de conversión ligeramente extendido puede reducir la corriente de impacto instantánea generada durante el cambio de canal y proteger el circuito del tubo de alimentación interno del inversor contra daños por impacto.

Los usuarios pueden cambiar libremente el modo de tiempo de conversión a través del panel de operación de acuerdo con el equipo eléctrico principal que se ejecuta en el hogar, sin modificaciones adicionales de hardware ni trabajos de transformación de circuitos, lo que mejora en gran medida la adaptabilidad de la escena de todo el sistema.

5. Sistema de protección de seguridad incorporado y rendimiento de adaptación a bajas temperaturas

La seguridad es el principal estándar de evaluación para los equipos eléctricos domésticos instalados en espacios habitables. Esta serie de inversores integra circuitos de protección dual de hardware y software multicapa, que cubren todos los riesgos de fallas comunes que pueden ocurrir durante el funcionamiento a largo plazo de los sistemas de almacenamiento fotovoltaico, y está equipado con una función especial de arranque en frío para hacer frente a entornos de instalación de baja temperatura en áreas residenciales de gran latitud o gran altitud.

5.1 Funciones de protección automática contra fallas de cobertura total

• Protección contra sobrecarga: detecta en tiempo real la potencia total de salida de CA. Cuando la potencia de carga excede la potencia nominal del modelo durante un período continuo, el sistema primero enviará una señal de alarma audible y visual y cortará automáticamente el canal de salida de CA si el estado de sobrecarga persiste para evitar quemar los componentes de energía internos.
• Protección contra altas temperaturas: se distribuyen múltiples sensores de temperatura en el tubo de alimentación, el transformador y el terminal de conexión de la batería dentro del gabinete. Una vez que la temperatura interna supere el umbral de funcionamiento seguro, el ventilador funcionará a máxima velocidad para disipar el calor; Si la temperatura continúa aumentando, el inversor detendrá la salida de inversión para enfriarse automáticamente.
• Protección contra cortocircuitos de salida: corte instantáneamente el circuito de salida de CA en microsegundos cuando el cable vivo y el cable neutro del terminal de salida estén en cortocircuito, evitando riesgos de incendio causados ​​por el impacto de la corriente de cortocircuito en el cableado y la carcasa del gabinete.
• Protección dual contra sobrecarga y sobredescarga de la batería: combinado con el circuito de detección de voltaje del hardware y los datos de comunicación BMS, el sistema corta los canales de carga o descarga respectivamente cuando la batería alcanza el voltaje de carga límite superior o el voltaje de descarga límite inferior para evitar daños irreversibles a las celdas de la batería de litio.

5.2 Amplio rango de funcionamiento de temperatura y función de arranque en frío

La ventana de temperatura de funcionamiento estándar del equipo cubre -10 ℃ a 55 ℃, y el rango de temperatura de almacenamiento se extiende de -15 ℃ a 60 ℃, adaptándose a los cambios de temperatura estacionales en la mayoría de las áreas residenciales de todo el mundo. Muchos inversores similares en el mercado no pueden arrancar normalmente cuando la temperatura ambiente es inferior a 0 ℃, y la capacidad de descarga de la batería disminuirá drásticamente en entornos de baja temperatura, lo que provocará el apagado del sistema en invierno.

El módulo de arranque en frío independiente integrado en el gabinete puede activar el circuito auxiliar de precalentamiento de la batería cuando la temperatura ambiente cae por debajo de cero, precalentar el área de conexión del terminal de la batería y el circuito de alimentación interno a la temperatura mínima de funcionamiento segura antes del arranque formal, asegurando que el equipo pueda funcionar de manera estable en ambientes invernales de baja temperatura sin operación de precalentamiento manual por parte de los usuarios. La placa de circuito interno adopta componentes electrónicos resistentes a bajas temperaturas y el canal de disipación de calor está diseñado para evitar la acumulación de escarcha dentro del gabinete en condiciones de alta humedad y baja temperatura, lo que permite un funcionamiento normal en un entorno de humedad relativa sin condensación del 5% al ​​95%.

6. Sistema de monitoreo de comunicación remota y diseño inteligente de disipación de calor

La gestión energética residencial moderna plantea mayores requisitos para la visualización de datos en tiempo real de los sistemas de almacenamiento fotovoltaico. Los inversores tradicionales sin funciones de comunicación requieren que los usuarios verifiquen el estado de funcionamiento del equipo en el sitio todos los días, lo que no puede encontrar fallas ocultas a tiempo, como la atenuación de la generación de energía del panel fotovoltaico y la carga anormal de la batería. Esta serie reserva interfaces de comunicación por cable estándar y módulos de monitoreo inalámbricos opcionales para realizar una visualización remota completa de los datos.

6.1 Arquitectura de interfaz de comunicación multicanal

Dos puertos de comunicación RS485 independientes están preinstalados en cada modelo, lo que permite separar la señal entre la comunicación BMS de la batería y la transmisión de monitoreo remoto para evitar interferencias de señal cruzada:

• El primer puerto RS485 está dedicado a conectar el BMS de la batería de litio, transmitiendo exclusivamente datos de temperatura, voltaje y capacidad restante de la celda de la batería, asegurando una interacción estable en tiempo real entre el inversor y el paquete de baterías de almacenamiento de energía sin estar ocupado por la transmisión de datos de monitoreo remoto.
• El segundo puerto RS485 se puede cambiar a salida de señal RS232, utilizado para conexión por cable con hosts de monitoreo de escritorio o equipos de control industrial, admitiendo transmisión de datos por cable de larga distancia para usuarios que necesitan construir plataformas de administración de energía centralizada.

Los usuarios pueden seleccionar módulos de comunicación inalámbrica GPRS o WiFi opcionales según las condiciones de su red doméstica. Después de instalar el módulo inalámbrico, el sistema puede cargar datos en tiempo real, como la generación de energía fotovoltaica, la carga y descarga de la batería, el consumo de energía de la carga doméstica y la energía de entrada de la red al servidor en la nube, y los usuarios pueden ver todos los parámetros operativos de forma remota a través de teléfonos móviles o computadoras en cualquier momento sin estar restringidos por la ubicación de instalación del inversor.

6.2 Disipación de calor del ventilador inteligente de velocidad variable sensible a la temperatura

Los ventiladores de velocidad fija equipados en la mayoría de los inversores de bajo costo funcionan a máxima velocidad durante todo el día, independientemente de la carga del equipo y la temperatura interna, lo que genera interferencias de ruido de funcionamiento continuo en el espacio habitable y acelera el desgaste de los cojinetes del ventilador para acortar la vida útil de los componentes de disipación de calor. El sistema de control inteligente del ventilador de esta serie recopila datos de temperatura interna en tiempo real a través de múltiples sensores para ajustar dinámicamente la velocidad de funcionamiento del ventilador:

• Cuando el equipo funciona con carga ligera y la temperatura interna es baja, el ventilador mantiene un funcionamiento silencioso a baja velocidad, reduciendo en gran medida el ruido mecánico de funcionamiento y adaptándose a posiciones de instalación como salas de estar y dormitorios.
• En condiciones de carga media y alta, la velocidad del ventilador aumenta sincrónicamente con el aumento de temperatura para fortalecer la disipación de calor de la circulación del aire, asegurando que el circuito de alimentación interno no exceda la temperatura de funcionamiento segura durante una salida de alta potencia de larga duración.
• Si el equipo entra en estado de espera sin salida de carga, el ventilador dejará de girar automáticamente para eliminar el ruido inactivo y reducir la pérdida mecánica innecesaria de las piezas de disipación de calor.

El ventilador adopta materiales de soporte silenciosos y el conducto de aire dentro del gabinete está optimizado para reducir el ruido de la turbulencia del flujo de aire. Incluso cuando funciona a toda velocidad bajo carga alta, el nivel de ruido general no interferirá con el descanso diario y el trabajo de los miembros de la familia, resolviendo el problema del ruido de los inversores de almacenamiento fotovoltaicos de alta potencia instalados en interiores.
