SAI modulares N+X

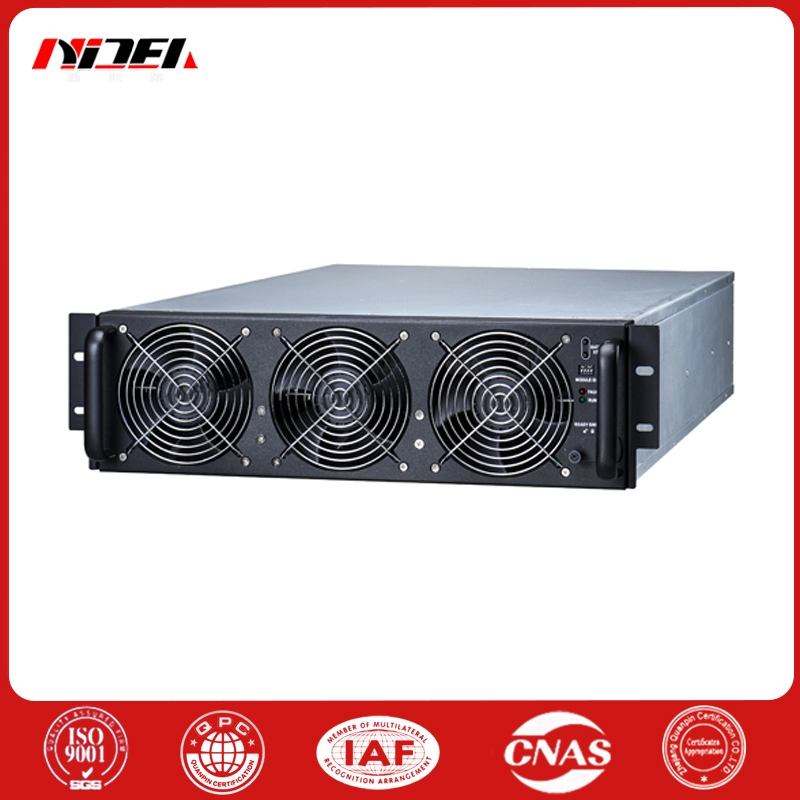

UPS modular N+X, módulo de potencia 20/30KVA/3U, un solo gabinete admite hasta 10 fuentes de alimentación módulos en paralelo de hasta 300 KVA, se pueden conectar gabinetes individuales en paralelo hasta 4, y la potencia máxima es 1200KVA. Cada módulo de potencia tiene un independiente Unidad de control DSP. Una vez que un módulo de alimentación falla, se desconectará automáticamente del sistema y el sistema puede seguir funcionando.

UPS modular utiliza una doble conversión en línea estructura, incluyendo rectificador, inversor, cargador, circuito de control, entrada y Disyuntor de salida y conector de batería. Compensación del factor de potencia de entrada, etc. Todos los módulos se pueden intercambiar en caliente en línea para proporcionar el más alto nivel de disponibilidad y mantenibilidad.

Una falla del módulo de control no afectará el funcionamiento normal del sistema. El módulo de control se puede reemplazar en línea con intercambio en caliente, y la conexión en paralelo del módulo de alimentación también es gestionado centralmente por el módulo de control. Se ejecuta según el unificado. parámetros paralelos. Una falla en el módulo de energía puede salir automáticamente del paralelo. sistema sin causar daños a todo el sistema paralelo.

El sistema UPS modular utiliza un sistema independiente módulo de derivación estática y no utiliza múltiples estructuras de derivación estática para Evite daños por sobrecarga causados ​​por corriente desigual de múltiples derivaciones cuando cambiando a bypass. La precisión del voltaje de salida del módulo paralelo. La conexión es ±1% y la corriente de circulación en paralelo es <1%.

El módulo de bypass estático sólo contiene el interruptor estático del bypass, pero no el interruptor estático del circuito principal producción. Por lo tanto, al reemplazar el módulo de derivación estática, no causará que el sistema se apague o se cambie a bypass de mantenimiento manual. En línea El reemplazo en caliente se puede lograr en modo batería.

Características y ventajas de N+X SAI modulares:

El UPS modular N+X tiene una alta eficiencia general, alcanzando la máxima eficiencia más del 96%, y la eficiencia del sistema es superior al 95% cuando la carga está por encima 30%;

Admite suspensión de módulo inteligente función, que puede mejorar la eficiencia general en condiciones de carga ligera;

Voltaje y frecuencia de entrada ultra amplios rango, amplio rango de voltaje de entrada: 138-485V;

Amplio rango de frecuencia de entrada: 40-70 HZ, adaptarse al entorno hostil de la red eléctrica y extender la vida útil de la batería;

El número de baterías es ajustable, Soporta 30-40 baterías. Cuando hay una falla en la batería, después de retirar la batería fallada, las baterías restantes pueden continuar respaldando la energía para el sistema:

Diseño modular redundante de repuestos de UPS modular N+X, sin punto único de falla;

Todos los módulos de potencia admiten intercambio en caliente en línea, Fácil de ampliar y mantener, toda la fuente de alimentación de la máquina, ventilador e importante las señales de comunicación adoptan un diseño redundante y mayor confiabilidad;

El PF de salida puede alcanzar un 1,11% más de carga que el UPS tradicional;

Control distribuido + centralizado programación, el DSP en el módulo de potencia es responsable del control, la energía La unidad de control ECM es responsable de la programación, el desacoplamiento funcional, la reducción complejidad lógica;

Diseño de derivación centralizada, módulo de derivación control DSP independiente incorporado, mantenimiento enchufable

Reemplazo, fuerte resistencia al impacto, Evite el desequilibrio de impedancia entre múltiples derivaciones estáticas de baja potencia que causan corriente desigual.

Ámbito de aplicación del SAI modular N+X:

Aplicado a IDC (Centro de datos de Internet), centro de computación de datos modular, ISP (proveedor de servicios de Internet), telecomunicaciones, etc

Por favor contáctenos para más detalles información, le proporcionaremos documentos técnicos más detallados y cotizaciones satisfactorias.
