Funciones principales del panel alimentador de 48 V CC.

Distribución del suministro eléctrico: DistribuirAlimentación de 48 VCCdesde un sistema de suministro de energía de CC (como rectificador, paquete de baterías, etc.) hasta múltiples dispositivos o ramas que necesitan suministro de energía de CC para garantizar que cada dispositivo obtenga un suministro de energía de CC estable y confiable.

Línea de protección: El panel suele estar equipado con dispositivos de protección como disyuntores y fusibles de CC. Cuando una rama tiene una sobrecarga, un cortocircuito u otras fallas, puede cortar automáticamente el suministro de energía de la rama defectuosa para proteger la seguridad de los equipos y líneas y evitar que la falla se expanda y afecte a todo el sistema de suministro de energía de CC.

Monitoreo y control: algunos paneles alimentadores de CC de 48 V tienen funciones de monitoreo, que pueden monitorear parámetros como el voltaje del bus de CC y la corriente de rama en tiempo real, y cargar esta información al sistema de monitoreo para que el personal de operación y mantenimiento pueda comprender el estado de operación del equipo a tiempo, y también puede realizar el control remoto del interruptor del alimentador.

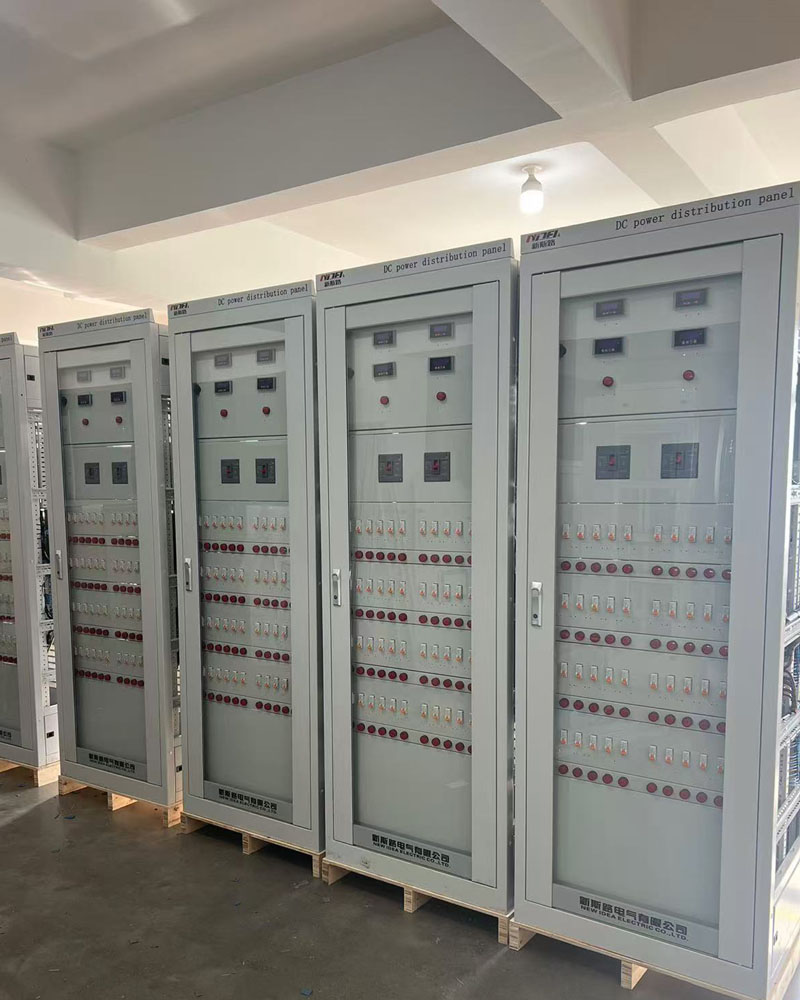

Composición básica del panel de alimentación.

Cuerpo de la pantalla: Como carcasa del equipo, generalmente está hecho de material metálico con buen rendimiento de blindaje electromagnético y resistencia mecánica. Se utiliza para instalar y fijar componentes eléctricos internos y brindar protección y soporte.

Interruptor de entrada de CC: el interruptor principal que conecta el bus de CC y el panel alimentador se utiliza para controlar la entrada de energía de todo el panel alimentador. Cuando es necesario inspeccionar o mantener el panel del alimentador, se puede cortar la energía accionando el interruptor.

Voltímetro de CC: se utiliza para medir y mostrar el valor de voltaje del bus de CC para que el personal de operación y mantenimiento pueda comprender intuitivamente el estado de voltaje del sistema de suministro de energía de CC.

Dispositivo de monitoreo del aislamiento de la fuente de alimentación de CC: monitoreo en tiempo real del estado de aislamiento del sistema de CC; cuando se produce una reducción del aislamiento o una falla de conexión a tierra, se emite una señal de alarma para garantizar el funcionamiento seguro del sistema de CC.

Unidad de alimentación modular: la estructura del módulo enchufable consta de un disyuntor de alimentación de CC, un CT de corriente de fuga, una luz de señal y un tablero de recopilación de información. Cada módulo corresponde a un ramal del alimentador, y cuenta con control de bucle de encendido-apagado y protección contra sobrecarga y cortocircuito, así como las funciones de recopilación y carga de información del estado de la unidad del alimentador.
