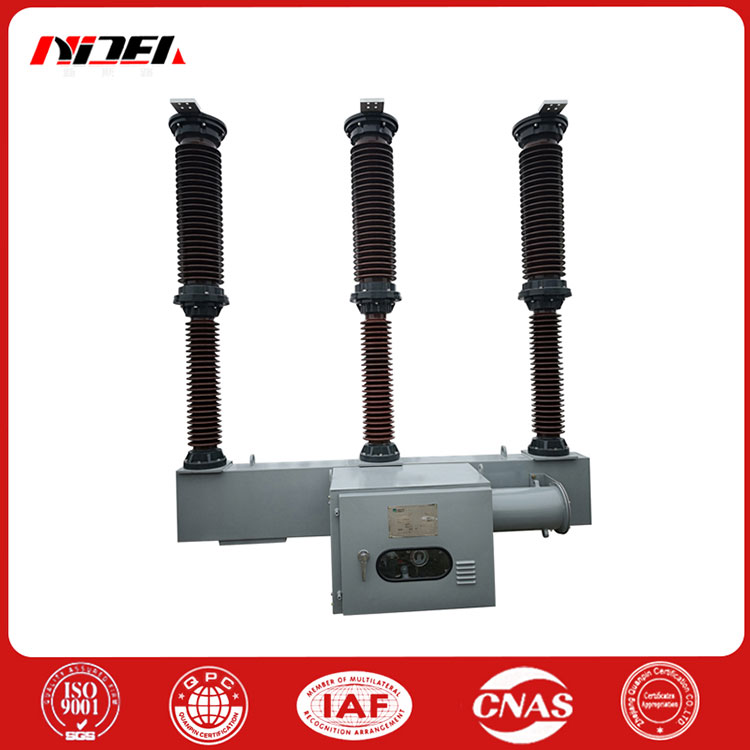

Disyuntor de CA de alto voltaje con pilar cerámico
Como fabricante profesional y de alta calidad de disyuntores de CA de alto voltaje con pilar cerámico, puede estar seguro de comprar disyuntores de CA de alto voltaje con pilar cerámico en nuestra fábrica. Le brindaremos el mejor servicio postventa y entrega oportuna.
El disyuntor de CA de alto voltaje con pilar cerámico está equipado con un mecanismo operativo de resorte CT20, adopta el principio de extinción de arco automático y tiene una estructura de corte único. Los tres polos de cada disyuntor están instalados en un marco para realizar un enlace mecánico trifásico a través del mecanismo de transmisión. El control eléctrico puede realizar operación remota y local.
Principales parámetros técnicos del producto.
N.º de artículo LW36-72.5
1 Tensión nominal kV72,5
2 Corriente nominal A 1250 3150
3 Corriente nominal de corte en cortocircuito kA 31,5
4 Corriente nominal soportada de corta duración kA31,5 (4s)
5 Corriente nominal soportada de pico kA 80
6 Tensión nominal soportada de impulso tipo rayo kV de ruptura 350+60 a tierra 350
7 Tensión nominal soportada a frecuencia industrial de 1 min kV de ruptura 160+42 a tierra 160
8 Mecanismo modelo CT20 mecanismo de accionamiento por resorte
Características de rendimiento del producto del disyuntor de CA de alto voltaje con pilar cerámico
1Excelente rendimiento de frenado
2Larga vida eléctrica
3Rendimiento de aislamiento confiable
4Larga vida mecánica
5Operación segura y confiable, baja carga de trabajo de mantenimiento
Parámetros técnicos principales del disyuntor de CA de alto voltaje del pilar cerámico
| Tensión nominal | NOMBRE | NUITV | LW36-72.5 | LW25-126/145 | LW25-252 | LW15B-252/LW15-252 | |||||||
| 66 | 126/145 | 252 | 252 | ||||||||||
| Frecuencia nominal | Hz | 50 | 50 | 50 | 50 | ||||||||
| Corriente nominal | A | 125.031.504.000 | 20.003.150 | 4000 | 31.504.000 | ||||||||
| Corriente de ruptura nominal | ka | 25,31,5 | 40/31,5 | 40 | 50 | ||||||||
| Corriente de cierre nominal | ka | 80 | 100/80 | 100 | 125 | ||||||||
| Corriente nominal soportada de corta duración y duración | ka | 31,5(4s) | 40(4s)/31,5(4s) | 40(4s) | 50(4s) | ||||||||
| Corriente nominal máxima soportada | ka | 80 | 100/80 | 100 | 125 | ||||||||
| Corriente de ruptura de falla de zona cercana | ka | lex 90%le x75% | |||||||||||
| Corriente de ruptura nominal desfasada | ka | lex 25% | |||||||||||
| Distancia de fuga | centímetros/kV | 3.1 | 2.5,3.1 | ||||||||||
| Romper | kV | 160+42 | 315 | 395+145 | |||||||||
| Prueba seca | a tierra | kV | 160 | 275 | 460 | ||||||||
| Tensión soportada de frecuencia industrial de 1 minuto | Entre electrodos | kV | 160 | 275 | todo | - | |||||||
| Tensión soportada de frecuencia industrial de 1 minuto | Romper | kV | 160+42 | 275 | 395+145 | ||||||||
| prueba húmeda | a tierra | kV | 160 | 275 | 460 | ||||||||
| Entre electrodos | kV | 160 | 275 | 一 | 一 | ||||||||
| Romper | kV | 410 | 650/750 | 950+206 | |||||||||
| Tensión nominal soportada al impulso del rayo | a tierra | kV | 350 | 550/650 | 1050 | ||||||||
| Entre electrodos | kV | 350 | 550/650 | 一 | - | ||||||||
| Tensión soportada de frecuencia eléctrica de presión manométrica cero de 5 minutos | Tensión soportada de frecuencia eléctrica de presión manométrica cero de 5 minutos | kV | 84 | 95/124 | 189 | 189 | |||||||
| hora de cierre | hora de cierre | EM | <150 | w150 | 50 | w100 | |||||||
| Horario de apertura | Horario de apertura | EM | w30 | w30 | w30 | w25 | |||||||
| tiempo de descanso | tiempo de descanso | EM | w60 | w60 | w60 | w60 | |||||||
| Hora de cierre y apertura | Hora de cierre y apertura | EM | 40-60 | 40-60 | 50-70 | 40-60 | |||||||
| Diferencia de tiempo de operación | Diferencia de tiempo de operación | Separación | EM | w2 | w2 | w2 | w2 | ||||||
| interpolar | interpolar | combinación | EM | w4 | |||||||||
| Ciclo nominal de operación de reconexión | Ciclo nominal de operación de reconexión | 0,3s--180s-O-0,3S-CO- 180s-CO | |||||||||||
| Presión nominal del gas | Presión nominal del gas | MPa | 0,5;0,4 | 0.5 | 0.6 | 0.6 | |||||||
| Alarma de gas SF6/presión de bloqueo | Alarma de gas SF6/presión de bloqueo | MPa | 0,45/0,40,0,35/0,30 | 0,45/0,40 | 0,55/0,50 | 0,55/0,50 | |||||||
| NOCHE | LW36-72.5 | LW25-126/145 | LW25-252 | LW15B-252/LW15-252 | |||||||||
| % | w0.5 | 1w0.5 | w0.5 | wO.5 | |||||||||
| 个 | 1 | 1 | 1 | 1 | |||||||||
| 次 | 3000 | 3000 | 3000 | 3000 | |||||||||
| N | 790 | 1250 | 1500 | 1500 | |||||||||
| N | 750 | 750 | 1000 | 1000 | |||||||||
| N | 750 | 1000 | 1250 | 1250 | |||||||||
| M Q | W50 | w45 | w45 | w42 | |||||||||
| Mecanismo de operación de resorte | Mecanismo de operación de resorte构 | Mecanismo de resorte o mecanismo hidráulico. | Hidráulico o neumático | ||||||||||
| kilos | 4 | 6 | 30 | 30 | |||||||||
| kilos | 1000 | 1400 | 3500 | 4000/4500 | |||||||||
| GB/T1984.IEC60056 | |||||||||||||
