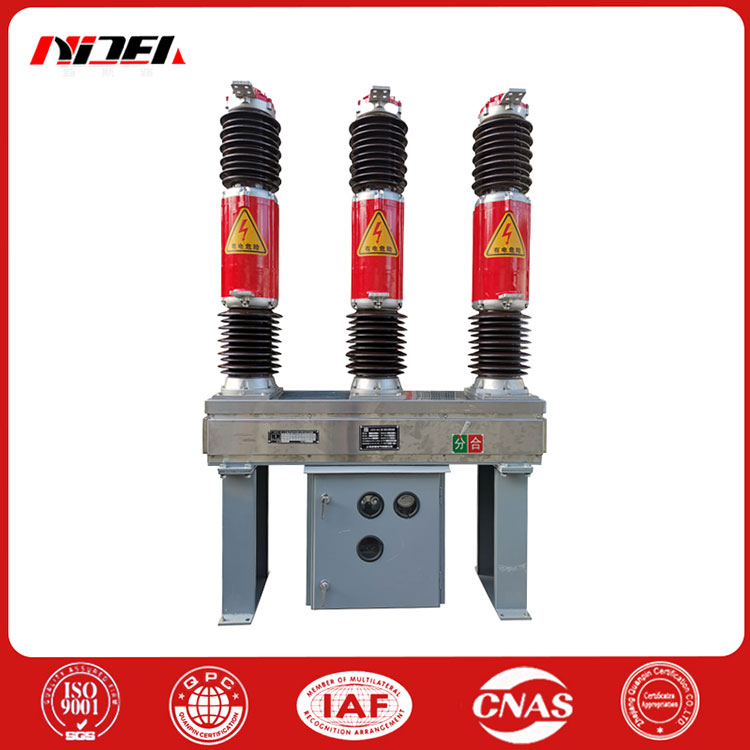

Disyuntor de CA SF6 de alto voltaje para exteriores

El disyuntor AC SF6 de alto voltaje para exteriores LWD-252/4000-50 es un producto para exteriores, adecuado para redes eléctricas de CA de 50 Hz, voltaje máximo de 252 kV con una altitud de no más de 2000 metros y una temperatura ambiente de no menos de -30 °C. , y un nivel de contaminación no superior a IV. Se utiliza para cortar la corriente nominal, la corriente de falla o la línea de conversión para lograr el control y protección del sistema eléctrico. También se puede utilizar como disyuntor de conexión.

Este producto utiliza gas SF6 como medio aislante y de extinción de arco, adopta la tecnología internacional de extinción de arco de autoenergía más avanzada y está equipado con un nuevo mecanismo operativo de resorte. Tiene las características de larga vida eléctrica, baja potencia operativa, bajo nivel de ruido y alta confiabilidad. Tiene una estructura simple, tamaño pequeño y un ciclo de mantenimiento largo. En el proceso actual de equipos eléctricos que tienden a ser libres de aceite y de gran capacidad, estos pueden reemplazar completamente a los productos importados del mismo tipo.

Características estructurales

El disyuntor AC SF6 de alto voltaje para exteriores adopta una estructura de columna de porcelana trifásica de corte único, cada fase está equipada con un mecanismo de operación de resorte y las tres fases están conectadas eléctricamente, por lo que la apariencia es novedosa y exquisita. El disyuntor utiliza gas SF6 como medio de aislamiento y extinción de arco, y utiliza un relé de densidad de tipo puntero para monitorear su presión y progreso de densidad. Debido al principio de extinción del arco de autoenergía, una vez que se optimiza el sistema de movimiento del disyuntor, la eficiencia mecánica mejora efectivamente y se minimiza el trabajo operativo.

Excelente rendimiento de frenado y larga vida eléctrica.

Cada polo del disyuntor AC SF6 de alta tensión exterior está instalado en una caja de mecanismo, que está instalada centralmente en el pie. En la caja hay mecanismos de operación de resorte y unidades de control eléctrico. La varilla de salida del mecanismo está conectada al brazo de manivela. La superficie del soporte de la caja del mecanismo adopta un proceso de galvanizado en caliente, los sujetadores están galvanizados en caliente y la carcasa de la caja del mecanismo está hecha de acero inoxidable. Por tanto, el producto tiene una excelente resistencia a la corrosión. Alta confiabilidad mecánica y puede operarse con frecuencia.

Debido a la alta resistencia de aislamiento inherente del gas hexafluoruro de azufre y al movimiento de contacto óptimo del disyuntor, el disyuntor corta la corriente capacitiva sin reencender.

El nivel de aislamiento externo es alto, el aislamiento externo está diseñado con una gran distancia de fuga y la resistencia a la contaminación es excelente.

Fuerte capacidad de carga de corriente: la prueba de aumento de temperatura se lleva a cabo a 1,2 veces la corriente nominal de 4000 A, y todavía hay un gran margen para el aumento de temperatura en cada punto.

La apariencia general y la estructura del producto son compactas, la instalación y depuración en el sitio son convenientes y la carga de trabajo de mantenimiento es pequeña.

Parámetros técnicos del disyuntor AC SF6 de alto voltaje para exteriores

Disyuntor AC SF6 de alto voltaje para exteriores Principales parámetros técnicos

1. Peso M: 4500kg (con gas); Peso total del gas: 24 kg.

2. Carga básica: estática 4500 kg (tres polos); 1500 kg (por poste); dirección horizontal dinámica F: 2500kg; dirección vertical (hacia arriba) 3500 kg; dirección vertical (hacia abajo) 6000kgo

3. La nivelación de la superficie del hormigón no supera los 1,5 mm.

4. El orificio de instalación para conectar el terminal a la línea primaria se perfora en sitio según las necesidades del usuario. El material del terminal es aleación de aluminio 2A12-T4O.
