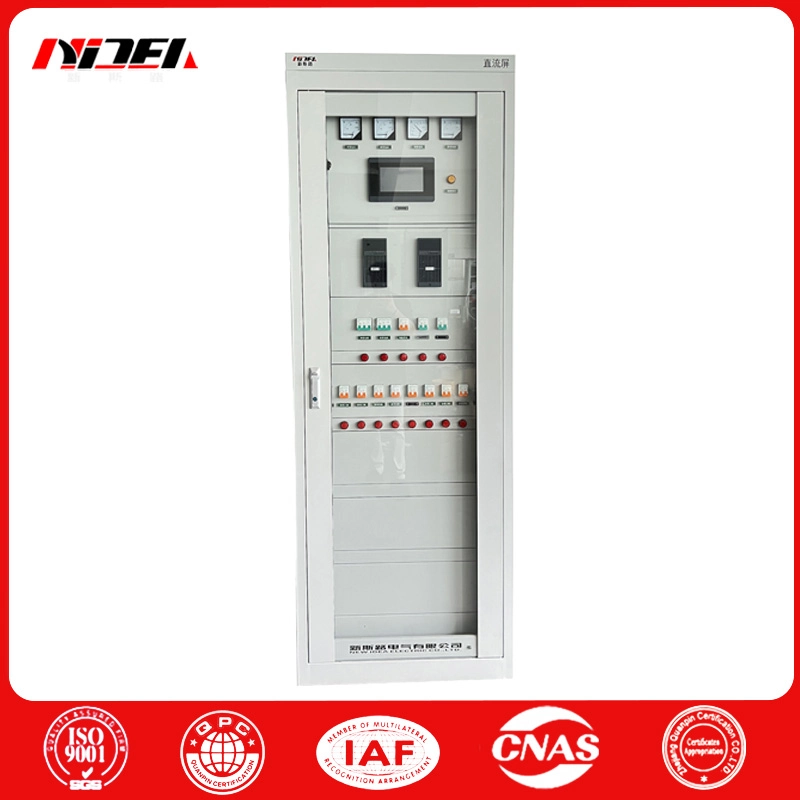

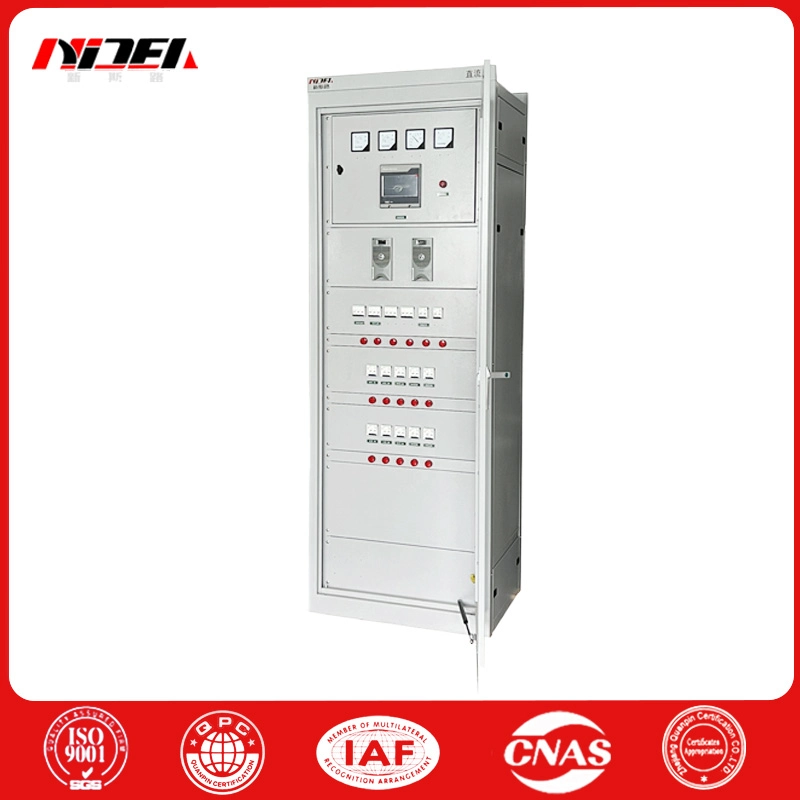

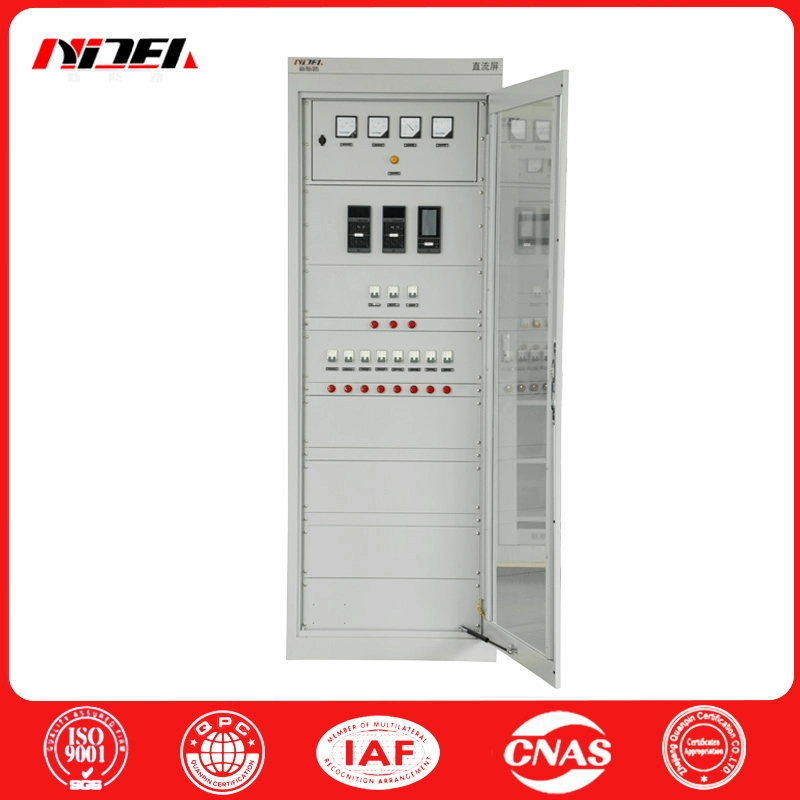

Panel de distribución de 220 V CC 65 AH/18 baterías

La NICEAPanel de distribución de 220 V CC 65 AH/18 baterías, equipado con 18 baterías, es miembro de la serie GZDW, caracterizada por paneles de CC controlados por microcomputadora diseñados para una amplia gama de aplicaciones que incluyen subestaciones, centrales eléctricas, empresas industriales y mineras, ferrocarriles electrificados y edificios de gran altura en diversos voltajes. niveles. Este panel sirve como fuente de energía confiable para interruptores de alto voltaje, sistemas de protección de relés y dispositivos automáticos, proporcionando energía tanto de operación como de control.

Al incorporar una filosofía de diseño integrada, el sistema comprende un módulo de monitoreo, un módulo rectificador, un módulo de monitoreo de aislamiento, un módulo de inspección de batería, un módulo de monitoreo de cantidad de interruptores, un módulo reductor y más. Cuenta con tecnología avanzada, capacidades inteligentes de medición y control y un funcionamiento fácil de usar.

La capacidad del panel para comunicarse con una computadora host facilita la implementación perfecta de las cuatro funciones remotas: telemetría, control remoto, comunicación remota y ajuste remoto. Esto lo convierte en una opción excepcional para equipos de suministro de energía CC desatendidos.

Características funcionales:

1. NICEAPanel de distribución de 220 V CC 65 AH/18 baterías Conmutación automática de entrada de CA bidireccional para garantizar el funcionamiento normal del sistema.

2. El rango de entrada de voltaje ultra amplio, fuerte aplicabilidad de red, se puede utilizar en lugares con entornos relativamente hostiles.

3. Adopción de tecnología de fuente de alimentación conmutada de alta frecuencia, diseño modular, respaldo en caliente N+1, alta confiabilidad.

4. El módulo rectificador adopta una operación de intercambio en caliente con mantenimiento en línea, lo cual es conveniente y rápido.

5. ElPanel de distribución de 220 V CC 65 AH/18 baterías El módulo de carga adopta la última tecnología de conmutación internacional, con alta eficiencia de conversión y baja interferencia electromagnética.

6. Se pueden seleccionar pantalla LCD, pantalla táctil, pantalla táctil a color para monitoreo, pantalla gráfica grande, interfaz rica y amigable, operación simple y conveniente

7. Diseño de interfaz abierta, con potente función de comunicación, es muy conveniente conectarse con el dispositivo RTU de la subestación o con el sistema de monitoreo de computadora de la planta de energía DCS madre.

8. Gestión y protección automática de baterías, monitoreo automático en tiempo real del estado de funcionamiento de la batería y varios parámetros, con el instrumento de inspección de batería, es más conveniente monitorear el estado de falla del paquete de batería y sus celdas individuales.

9. Panel de distribución de 220 V CC 65 AH/18 baterías Tiene un relé de monitoreo de aislamiento incorporado y también puede equiparse con un relé de aislamiento externo o un probador de aislamiento, que es flexible.

10. Monitoreo conveniente y en tiempo real del aislamiento del bus de CC.

11. Según las necesidades del usuario, se puede agregar una caja de señales para realizar la función de alarma de señal de accidente o señal de advertencia.

12. La protección confiable contra rayos y las medidas de protección de alto aislamiento garantizan la seguridad personal y del sistema.

13. Panel de distribución de 220 V CC 65 AH/18 baterías Proporciona dos interfaces de comunicación, RS232 y RS485, y tres protocolos de comunicación, RTU, CDT y MODBUS.

Ajuste del sistema:

Antes de salir de fábrica,Panel de distribución de 220 V CC 65 AH/18 baterías Se han probado y se han ajustado todos los puntos de trabajo. En principio, la unidad de usuario puede utilizarla después de desembalarla. Sin embargo, existen factores imprevistos que provocan fallas durante el transporte. Por lo tanto, es necesario comprobarlo cuidadosamente antes de su puesta en funcionamiento oficialmente. Después de la inspección, primero puede utilizar una carga resistiva (como una resistencia, un horno eléctrico, etc.) para la operación de prueba. Cuando los indicadores de rendimiento del cargador y los voltajes de funcionamiento del gabinete del alimentador cumplen con los requisitos y los componentes eléctricos funcionan correctamente, la batería y la carga se pueden conectar para una operación formal. Todos los tipos de potenciómetros del equipo han sido ajustados según las especificaciones antes de salir de fábrica. No se requiere ningún ajuste a menos que sea necesario. Si se requieren ajustes adicionales, comuníquese con el fabricante.

Embalaje y transporte

1. Embalaje: El material de embalaje debe ser una caja de embalaje completamente cerrada, resistente a la humedad y al polvo y que no esté sujeta a daños mecánicos. La batería debe estar empaquetada en una sola celda;

2. Transporte: El producto no debe estar sujeto a vibraciones, impactos o inversiones severas durante el transporte;

3. Almacenamiento: Después de la compra del equipo, si no se puede poner en funcionamiento inmediatamente y necesita almacenamiento a corto o largo plazo.

4. El equipo debe almacenarse en un ambiente ventilado y seco, lejos de lugares con altas temperaturas, polvo o polvo metálico. El lugar de almacenamiento debe contar con medidas de protección contra la lluvia, la humedad y el sol;

5. La batería debe almacenarse en un ambiente interior seco y ventilado con una temperatura ambiente que no exceda los 25℃ y una temperatura no superior al 70%;

6. Para baterías preparadas para almacenamiento a largo plazo, la carga y descarga normal se debe realizar cada seis meses. Después de limpiar la superficie de la batería en estado descargado, aplique uniformemente una capa de vaselina en el polo de la batería, la tuerca, la almohadilla metálica y el tablero de puente, y guárdelo en una habitación seca y ventilada a una temperatura de 25±10℃.

Documentos aleatorios:

Panel de distribución de 220 V CC 65 AH/18 baterías manual del sistema, informe de inspección de fábrica, dibujos de diseño del sistema, certificado de producto.

Servicio posventa e instrucciones de pedido:

1. Servicio postventa:

Panel de distribución de 220 V CC 65 AH/18 baterías, bajo la condición de que el usuario respete estrictamente las normas de almacenamiento, uso, instalación y operación segura, dentro de un año a partir de la fecha de instalación, pero no más de 15 meses a partir de la fecha de envío por parte del fabricante, si el producto es dañado o no puede funcionar normalmente debido a una mala calidad de fabricación, el fabricante es responsable de la puesta en servicio, reparación o reemplazo condicional de las piezas para el usuario.

2. Instrucciones de pedido:

(1). Es necesario comprender el lugar de aplicación y el propósito del equipo;

(2). Al realizar un pedido, indique el nombre del equipo, el modelo, las especificaciones o los requisitos de los parámetros del sistema.

(3). Si el usuario tiene un entorno de uso especial y otros requisitos técnicos para el equipo, especifíquelos detalladamente al realizar el pedido.

(4). Para otros asuntos, consulte el contrato de pedido. ¡Si no hay nada claro en el contrato de pedido, prevalecerán los documentos técnicos pertinentes del fabricante!
