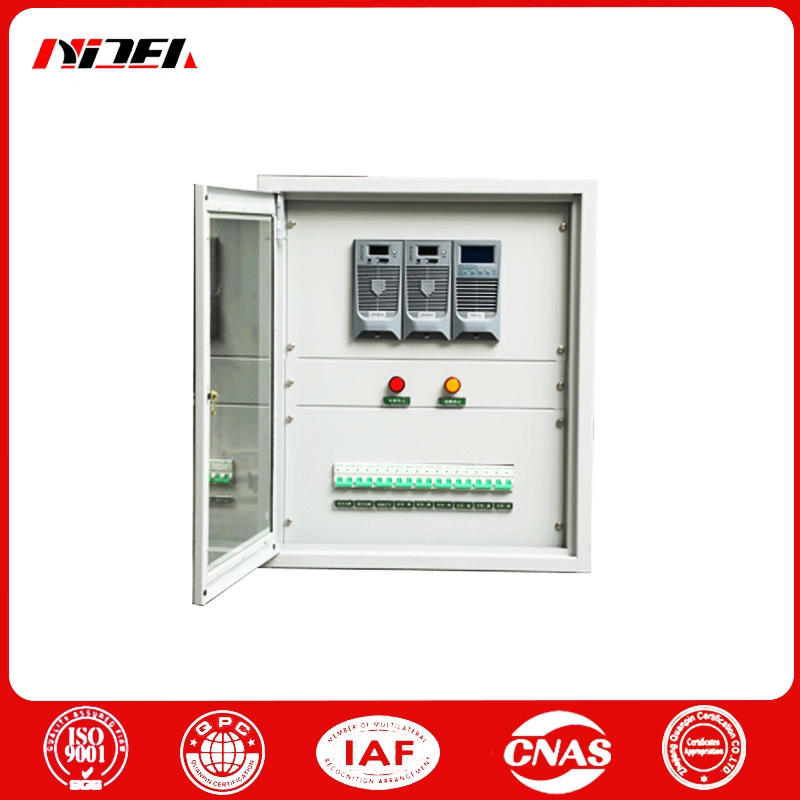

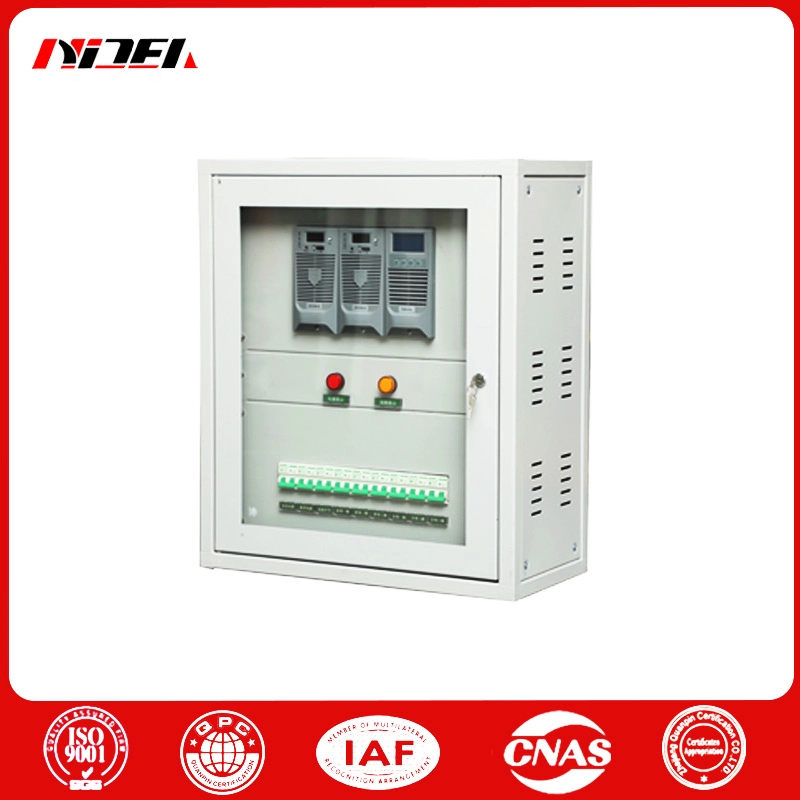

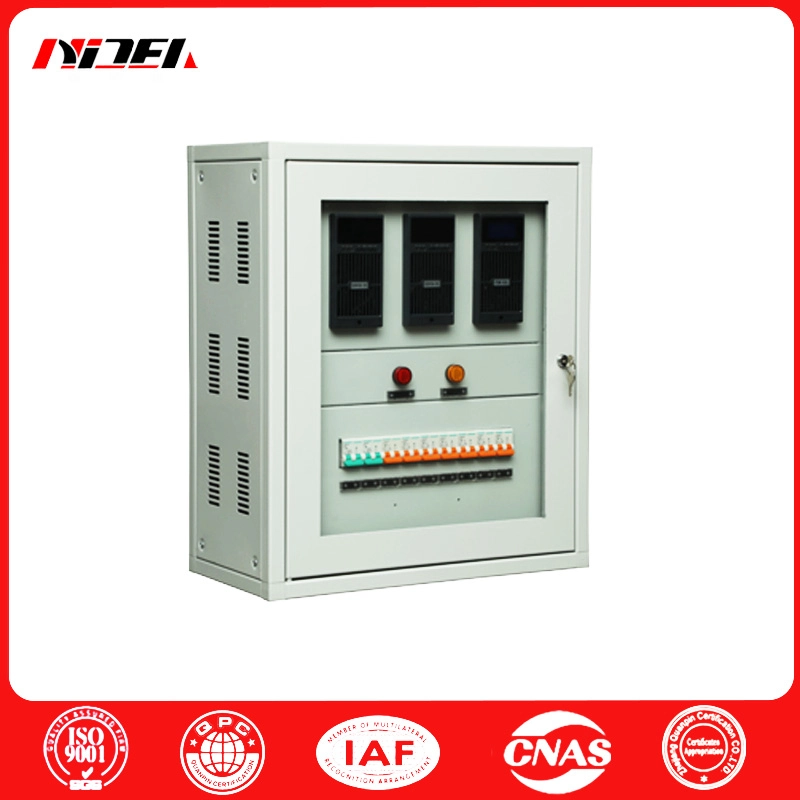

Gabinete de CC montado en la pared 12AH-110V

El gabinete de CC montado en la pared NICEA 12AH-110V es un producto de alta confiabilidad diseñado con muchos años de experiencia en desarrollo. Consta de una parte de distribución de entrada de CA, una parte rectificadora, etc. Tiene las características de tamaño pequeño, estructura simple, instalación montada en la pared y sin ocupación de espacio. Se utiliza principalmente en varias estaciones de conmutación y transformadores de usuario. El sistema proporciona energía CC para la apertura y cierre del disyuntor e instrumentos, medidores, protección de relés e iluminación de emergencia en el circuito secundario.

Características funcionales:

El gabinete de CC montado en la pared de 1,12 AH-110 V tiene las características de tamaño pequeño, estructura simple, instalación montada en la pared y sin ocupación de espacio.

El gabinete de CC montado en la pared de 2,12 AH-110 V adopta el diseño modular único de fuente de alimentación conmutada, respaldo en caliente redundante,

3. El rango de entrada de voltaje ultra amplio, fuerte aplicabilidad de red, se puede utilizar en lugares con entornos relativamente hostiles.

4. El módulo de carga se puede enchufar y desconectar con la alimentación encendida y el mantenimiento en línea es conveniente y rápido.

5. El módulo de carga adopta la última tecnología internacional de conmutación suave, con alta tasa de conversión y baja interferencia electromagnética.

Tecnología de equilibrio de corriente autónoma de baja diferencia de hardware de gabinete de CC montada en la pared de 6,12 AH-110 V, el valor típico del desequilibrio de corriente de salida entre módulos es ± 3 %.

7. El módulo de carga ha pasado las normas de seguridad CE y la certificación de compatibilidad electromagnética, lo cual es confiable y seguro.

8. El diseño de interfaz abierta tiene potentes funciones de comunicación, lo cual es muy conveniente para conectar con el dispositivo RTU de la subestación o el sistema de monitoreo por computadora DCS de la planta de energía.

9. Gestión y protección automática de la batería, monitoreo automático en tiempo real del estado de funcionamiento de la batería y varios parámetros. Es más conveniente usarlo con el instrumento de inspección de baterías para monitorear el estado de falla del paquete de baterías y sus celdas individuales.

10. También se puede utilizar un relé de monitoreo de aislamiento incorporado, un relé de aislamiento externo o un probador de aislamiento, que es flexible.

11. Monitoreo conveniente y en tiempo real del aislamiento del bus de CC.

12. Según las necesidades del usuario, se puede agregar una caja de señales para realizar la función de alarma de señal de accidente o señal de advertencia.

El gabinete de CC montado en la pared de 13,12 AH-110 V puede elegir dos entradas de CA (una de las cuales se puede seleccionar como fuente de alimentación PT100 VCA) y la fuente de alimentación PT limita automáticamente la potencia de salida.

Parámetros del producto

Embalaje, transporte y almacenamiento del sistema.

Ajuste del sistema:

Antes de salir de fábrica, el gabinete CC de pared de 12 AH-110 V ha sido probado y se han ajustado todos los puntos de trabajo. En principio, el usuario puede utilizarlo después de desembalarlo. Sin embargo, existen factores imprevistos que pueden provocar fallas durante el transporte. Por lo tanto, es necesario comprobarlo cuidadosamente antes de su puesta en funcionamiento oficialmente. Después de la inspección, primero puede utilizar una carga resistiva (como una resistencia, un horno eléctrico, etc.) para la operación de prueba. Cuando los indicadores de rendimiento del cargador y los voltajes de funcionamiento del gabinete del alimentador cumplen con los requisitos y los componentes eléctricos funcionan correctamente, la batería y la carga se pueden conectar para una operación formal. Todo tipo de potenciómetros del equipo han sido ajustados según las especificaciones antes de salir de fábrica. A menos que exista una necesidad especial, no se requiere ningún ajuste. Si se requieren ajustes adicionales, comuníquese con el fabricante.

Embalaje y transporte:

1. Embalaje: El material de embalaje debe ser una caja de embalaje completamente cerrada, resistente a la humedad y al polvo y que no esté sujeta a daños mecánicos. Las baterías deben empaquetarse individualmente;

2. Transporte: El producto no debe estar sujeto a vibraciones, impactos o inversiones severas durante el transporte;

3. Almacenamiento: Después de comprar el equipo, si no se puede poner en funcionamiento inmediatamente y necesita almacenamiento a corto o largo plazo, preste atención a los siguientes puntos:

a. El equipo debe almacenarse en un ambiente ventilado y seco, alejado de lugares con altas temperaturas, polvo o polvo metálico. El lugar de almacenamiento debe contar con medidas de protección contra la lluvia, la humedad y el sol;

b. La batería debe almacenarse en un ambiente interior seco y ventilado con una temperatura ambiente que no exceda los 25 ℃ y una temperatura que no exceda el 70 %;

do. Las baterías preparadas para almacenamiento a largo plazo deben cargarse y descargarse normalmente cada seis meses. Después de limpiar la superficie de la batería en estado descargado, aplique uniformemente una capa de vaselina en el polo de la batería, la tuerca, la almohadilla metálica y el tablero de puente, y guárdela en un ambiente interior ventilado, seco y a 25 ± 10 ℃.

Documentos aleatorios:

Manual del sistema de gabinete de CC montado en la pared de 12 AH-110 V, informe de inspección de fábrica, planos de diseño del sistema, certificado de producto.

Servicio posventa e instrucciones de pedido:

Si el usuario cumple estrictamente con las reglas de almacenamiento, uso, instalación y operación segura, dentro de un año a partir de la fecha de instalación, pero no más de 15 meses a partir de la fecha de envío por parte del fabricante, si el producto está dañado o no puede funcione correctamente debido a una mala calidad de fabricación, el fabricante es responsable de la puesta en servicio, reparación o reemplazo condicional de las piezas para el usuario.

Instrucciones de pedido:

1. Es necesario comprender el lugar de aplicación y el propósito del equipo;

2. Al realizar un pedido, indique el nombre del equipo, el modelo, las especificaciones o los requisitos de los parámetros del sistema.

3. Si el usuario tiene un entorno de uso especial y otros requisitos técnicos para el equipo, especifíquelos en detalle al realizar el pedido.

4. ¡Para otros asuntos, prevalecerá el contrato de pedido! ¡Si no hay puntos claros en el contrato de pedido, prevalecerán los documentos técnicos pertinentes del fabricante!
