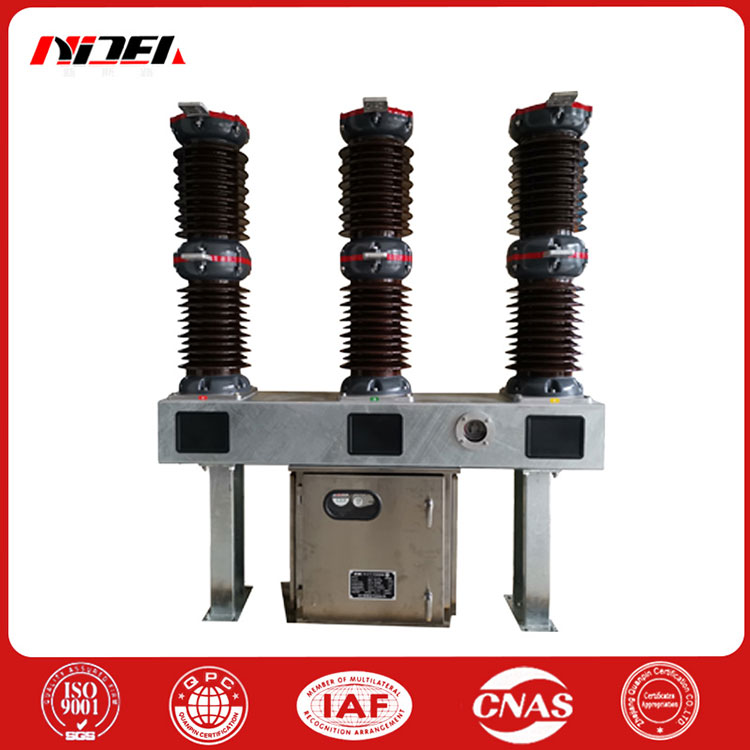

Disyuntor de tanque muerto Ac SF6 de alto voltaje

El disyuntor de tanque muerto de SF6 de CA de alto voltaje integra el disyuntor y el transformador de corriente, y la cámara de aislamiento se instala horizontalmente en la carcasa de aleación de aluminio conectada a tierra. Está equipado con un mecanismo operativo de resorte CT26. Utiliza menos piezas, tiene un diseño simple y compacto, es resistente y duradero en su conjunto, cumple con los requisitos del interruptor sin aceite, tiene excelentes propiedades mecánicas y alta confiabilidad. Todas las piezas importantes se procesan mediante CNC y equipos de centro de mecanizado, y los rodamientos son rodamientos de marcas internacionales importadas (como IKO, INA, SKF, etc.), con una vida mecánica de hasta 10,000 veces. Es adecuado para aparamenta de alta tensión exterior trifásica de CA 50 Hz y puede utilizarse para el control y protección de sistemas de transmisión y transformación de energía de 72,5 (126) kV; También se puede utilizar para disyuntores de contacto y para abrir y cerrar bancos de condensadores.

Estructura del producto

El disyuntor de tanque muerto SF6 de CA de alto voltaje adopta una estructura de columna de porcelana trifásica de corte único, y las tres fases están equipadas con un mecanismo de operación de resorte, que está dispuesto centralmente y es accionado trifásico, por lo que la apariencia es novedosa y exquisita. El disyuntor utiliza gas SF6 como medio de aislamiento y extinción de arco. Durante el funcionamiento, el gas SF6 tripolar del disyuntor está conectado y el progreso de la presión y la densidad se controla mediante un relé de densidad de tipo puntero. Dado que se adopta el principio de extinción del arco de autoenergía y se optimiza el sistema de movimiento del disyuntor, la eficiencia mecánica mejora efectivamente.

Características del producto

1. Excelente rendimiento de frenado y larga vida eléctrica;

2. El marco de montaje y el soporte están hechos de placas de acero de alta calidad que están dobladas en su totalidad. El tratamiento superficial es todo galvanizado en caliente. Todos los sujetadores expuestos están hechos de materiales de alta resistencia y se utilizan piezas estándar galvanizadas en caliente o de acero inoxidable. La carcasa de la caja del mecanismo está hecha de acero inoxidable, por lo que el producto tiene una excelente resistencia a la corrosión;

3. Alta confiabilidad mecánica y puede operarse con frecuencia;

4. Debido a la alta resistencia de aislamiento inherente del gas hexafluoruro de azufre y al movimiento de contacto óptimo del disyuntor, el disyuntor interrumpe la corriente capacitiva sin reencendido;

5. El nivel de aislamiento externo es alto, el aislamiento externo está diseñado con una gran distancia de fuga, la distancia de relación de fuga es de &31 mm/kV y la resistencia a la contaminación es excelente. También puede funcionar de forma segura en entornos hostiles;

6. Fuerte capacidad de transporte de corriente: la prueba de aumento de temperatura se lleva a cabo a 1,2 veces la corriente nominal de 3150A, es decir, 3780A, y todavía hay un gran margen para el aumento de temperatura en cada punto;

7. La apariencia general y la estructura del producto son compactas, y la instalación y depuración en el sitio son convenientes, con una baja carga de trabajo de mantenimiento.

Parámetros técnicos

Los ajustes mecánicos para los productos de disyuntores de tanque muerto SF6 de CA de alto voltaje se muestran en la siguiente tabla.

Disyuntor de tanque muerto SF6 de CA de alto voltaje Principales parámetros técnicos

Nota: El aislamiento externo se corrige según el factor de corrección de altitud K: 2000 m sobre el nivel del mar, K = 1,13; 3000 m sobre el nivel del mar, K = 1,28
